β型半水石膏生產(chǎn)石膏的原料主要為含硫酸鈣的天然石膏（又稱生石膏）或含硫酸鈣的化工副產(chǎn)品和磷石膏、氟石膏、硼石膏等廢渣，其化學(xué)式CaSO4.2H2O，也稱二水石膏。將天然二水石膏在不同的溫度下煅燒可得到不同的石膏品種。如將天然二水石膏在107~170℃的干燥條件下加熱可得建筑石膏。

　　水化硬化

　　將建筑石膏加水后，它首先溶解于水，然后生成二水石膏析出。隨著水化的不斷進(jìn)行，生成的二水石膏膠體微粒不斷增多，這些微粒比原先更加細(xì)小，比表面積很大，吸附著很多的水分；同時(shí)漿體中的自由水分由于水化和蒸發(fā)而不斷減少，漿體的稠度不斷增加，膠體微粒間的黏結(jié)逐步增強(qiáng)，顆粒間產(chǎn)生摩擦力和黏結(jié)力，使?jié){體逐漸失去可塑性，即漿體逐漸產(chǎn)生凝結(jié)。繼續(xù)水化，膠體轉(zhuǎn)變成晶體。晶體顆粒逐漸長(zhǎng)大，使?jié){體完全失去可塑性，產(chǎn)生強(qiáng)度，即漿體產(chǎn)生了硬化。這一過程不斷進(jìn)行，直至漿體完全干燥，強(qiáng)度不在增加，此時(shí)漿體已硬化成人造石材。

　　主要性能

　?。?）凝結(jié)硬化快。建筑石膏在加水拌合后，漿體在幾分鐘內(nèi)便開始失去可塑性，30min內(nèi)完全失去可塑性而產(chǎn)生強(qiáng)度，大約一星期左右完全硬化。為滿足施工要求，需要加入緩凝劑，如硼砂、酒石酸鉀鈉、檸檬酸、聚乙烯醇、石灰活化骨膠或皮膠等。

　?。?）凝結(jié)硬化時(shí)體積微膨脹。石膏漿體在凝結(jié)硬化初期會(huì)產(chǎn)生微膨脹。這一性質(zhì)石膏制品的表面光滑、細(xì)膩、尺寸精確、形體飽滿、裝飾性好。

　?。?）孔隙率大。建筑石膏在拌合時(shí)，為使?jié){體具有施工要求的可塑性，需加入石膏用量60%～的用水量，而建筑石膏水化的理論需水量為18.6%，所以大量的自由水在蒸發(fā)時(shí)，在建筑石膏制品內(nèi)部形成大量的毛細(xì)孔隙。導(dǎo)熱系數(shù)小，吸聲性較好，屬于輕質(zhì)保溫材料。

　?。?）具有一定的調(diào)濕性。由于石膏制品內(nèi)部大量毛細(xì)孔隙對(duì)空氣中的水蒸氣具有較強(qiáng)的吸附能力，所以對(duì)室內(nèi)的空氣濕度有一定的調(diào)節(jié)作用。

　?。?）防火性好。石膏制品在遇火災(zāi)時(shí)，二水石膏將脫出結(jié)晶水，吸熱蒸發(fā)，并在制品表面形成蒸汽幕和脫水物隔熱層，可有效減少火焰對(duì)內(nèi)部結(jié)構(gòu)的危害。建筑石膏制品在防火的同時(shí)自身也會(huì)遭到損壞，而且石膏制品也不宜長(zhǎng)期用于靠近65℃以上高溫的部位，以免二水石膏在此溫度下失去結(jié)晶水，從而失去強(qiáng)度。

　　（6）耐水性、抗凍性差。建筑石膏硬化體的吸濕性強(qiáng)，吸收的水分會(huì)減弱石膏晶粒間的結(jié)合力，使強(qiáng)度顯著降低；若長(zhǎng)期浸水，還會(huì)因二水石膏晶體逐漸溶解而導(dǎo)致破壞。石膏制品吸水飽和后受凍，會(huì)因孔隙中水分結(jié)晶膨脹而破壞。所以，石膏制品的耐水性和抗凍性較差，不宜用于潮濕部位。為提高其耐水性，可加入適量的水泥、礦渣等水硬性材料，也可加入有機(jī)防水劑等，可改善石膏制品的孔隙狀態(tài)或使孔壁具有增水性。

　　用途

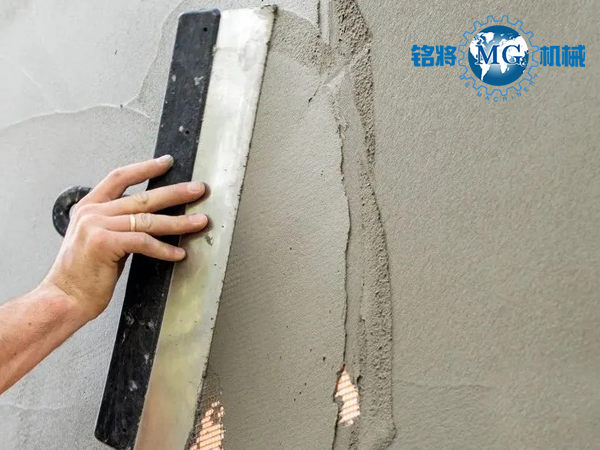

　　A、室內(nèi)抹灰和粉刷建筑石膏加水、砂及緩凝劑拌合成石膏砂漿，用于室內(nèi)抹灰。抹灰后的表面光滑、細(xì)膩、潔白美觀。石膏砂漿也可以作為油漆等的打底層，并可直接涂刷油漆或粘貼墻布或墻紙等。建筑石膏加水及緩凝劑拌合成石膏漿體，可作為室內(nèi)粉刷涂料。

　　B、石膏板

　　a、紙面石膏板以建筑石膏為主要原料，摻入適量的纖維材料、緩凝劑等作為芯材，以紙板作為增強(qiáng)保護(hù)材料，經(jīng)攪拌、成型（輥壓）、切割、烘干等工序制得。紙面石膏板的長(zhǎng)度為1800～3600mm，寬度為900～1200mm，厚度為9、12、15、18mm；其縱向抗折荷載可達(dá)400～850N。紙面石膏板主要用于隔墻、內(nèi)墻等，其自重僅為磚墻的1/5。耐水紙面石膏板主要用于廚房、衛(wèi)生間等潮濕環(huán)境。耐火紙面石膏板主要用于耐火要求高的室內(nèi)隔墻、吊頂?shù)取?/p>

　　b、纖維石膏板以纖維材料（多使用玻璃纖維）為增強(qiáng)材料，與建筑石膏、緩凝劑、水等經(jīng)特殊工藝制成的石膏板。纖維石膏板的強(qiáng)度高于紙面石膏板，規(guī)格與其基本相同。纖維石膏板除用于隔墻、內(nèi)墻外，還可用來代替木材制作家具。

　　c、裝飾石膏板由建筑石膏，適量纖維材料和水等經(jīng)攪拌、澆注、修邊、干燥等工藝制成。裝飾石膏板造型美觀，裝飾性強(qiáng)，且具有良好的吸聲、防火等功能，主要用于公共建筑的內(nèi)墻、吊頂?shù)取?/p>

　　d、空心石膏板以建筑石膏為主，加入適量的輕質(zhì)多孔材料、纖維材料和水經(jīng)攪拌、澆注、振搗成型、抽芯、脫模、干燥而成。主要用于隔墻、內(nèi)墻等，使用時(shí)不需龍骨。
